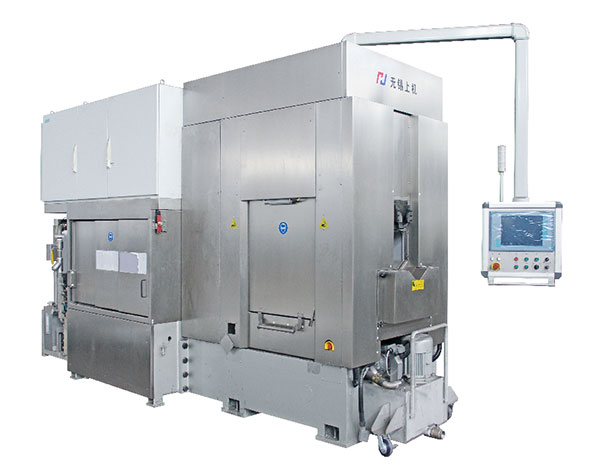

WSK060S碳化硅切片机      后一页

设备用途与特征

本机床适用于碳化硅行业切片，横断面最大加工尺寸为 8” , 6"，是碳化硅生产厂家的优选设备。

本机床特点：

•1、两个钢线导轮驱动，收（放）线驱动，及收（放）线的排线驱动，均采用伺服驱动，且必须同步。

•2、钢线涨紧力的检测控制也通过伺服电机加力（恒定）。

•3、工件进给由伺服电机通过滚珠丝杆拖动，进给量的大小与钢线的引导速度相匹配。进给同时以工件轴线为回转中心， 进行±0—8°摇摆。

•4、切削液的搅拌与输送。切削液管道通过热交换器达到恒温及计量器计量，与切片速度相适应。

•5、本机床为高新技术集中的产品。

规格参数

工件
横断面 8" , 6"
长度 max600mm
厚度 >0.100mm （必须调整制程）
切割速度
线速度 最大30m/s
加速度 0.1-10m/s²
切割速率
速率 可以设定0.01 -10mm/min
快速移动 200mm/min
工作行程 最大298mm
钢线
芯线径 0.100-0.250mm
钢线长度 接线轮而定
钢线方向 前进或后退切割
周期时间 可设定(前进或后退切割)
预先张力 最大40N (端视钢线直径而定)
导轮
直径 220mm
长度 600mm
个数 2
主电机功率 2*30KW
轴距 440mm
摇摆机构
最大摇摆速度 最大30%
最大摇摆角度 ±12°
钢线偏向滚轮
直径 160mm
个数 6个
卷绕线盘
卷绕轴工作高度 1018mm
卷绕线盘 WSK027-85I I -200a
供应商卷绕线盘 TA100
切削液供应
切削液箱最大容量 250L
切削液温度常数±1° 可选择预设温度20-27℃
泵浦输送率 最大12000kg/h，可以调整，使用流量计测并显示
切削液冷却 使用热交换器，冷却切削液
冷却水流入温度 15℃±1°
控制系统
类型 SPS控制器S7系列附一体化
供货商 西门子
监控/操作面板 平板触控屏幕15 "
外观尺寸及总重量
长度 4270mm
宽度 2100mm
高度 3250mm
总重量
 约12000kg
